产品概述
GE IC694CHS392 是 Emerson（原 GE）PACSystems RX3i 平台专用的 10 槽串行扩展背板，用于远程 Genius 总线 I/O 系统的扩展与组网，是 RX3i 分布式控制架构的核心物理支撑。它为远程 I/O 模块、通信模块及扩展电源提供稳定安装与总线互联，适合需要中等规模 I/O 扩展的工业现场，可无缝接入现有 RX3i 控制系统，提升远程站点的控制与数据采集能力。
技术规格
| 参数项 | 参数值 |
|---|---|
| 产品型号 | IC694CHS392 |
| 制造商 | GE（通用电气，现 Emerson） |
| 产品类型 | 串行扩展背板（10 槽） |
| 所属平台 | PACSystems RX3i |
| 插槽数量 | 10 个 I/O 插槽 |
| 内部功耗 | 150 mA @ 5 VDC |
| 尺寸 | 5.12 × 17.44 × 5.59 英寸（约 13.0 × 44.3 × 14.2 cm） |
| 扩展距离 | 与通用背板连接电缆最长 15 米（50 英尺） |
| 安装要求 | 左端必须安装串行扩展电源（IC694PWR321/330/331） |
| 关键特性 | 机架号 DIP 开关设置、不支持模块热插拔、右侧总线扩展接口 |

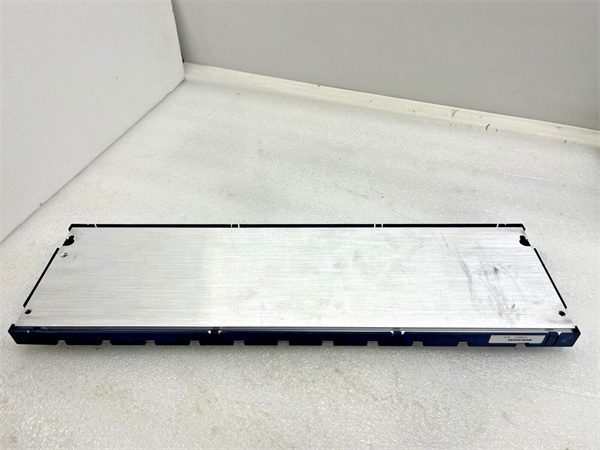

GE IC694CHS392
核心特点与优势
- 10 槽灵活扩展提供 10 个标准 I/O 插槽，可灵活配置 RX3i 系列 I/O 模块、通信模块及 Genius 总线相关模块，满足中等规模远程 I/O 站点需求，无需额外增加背板数量。
- 稳定串行总线支撑专为高速 Genius 串行总线设计，确保远程 I/O 与主控制器之间的数据传输稳定可靠，适合长距离、强电磁干扰的工业环境，保障分布式控制系统的实时性与连续性。
- 规范安装与配置左端强制安装串行扩展电源，确保背板供电稳定；内置机架号 DIP 开关，可快速设置远程站地址，避免总线冲突，简化系统调试与运维。
- 无缝兼容与投资保护与 RX3i 全系列 CPU、电源模块、I/O 模块及 Genius 总线设备完全兼容，可直接替换或扩展早期 RX3i 远程背板，无需修改程序与接线，最大限度保护用户既有投资。
应用场景
- 远程 I/O 站点部署适用于石化、电力、冶金、水处理等行业的远程设备控制与数据采集，如厂区分散的阀岛、仪表、电机控制，通过该背板构建稳定的 Genius 总线网络。
- 老旧系统升级与扩容可接入现有 RX3i 控制系统，扩展 I/O 容量或替换老化背板，提升远程通信可靠性，无需整体更换系统，降低改造成本。
- 多站点互联配合总线扩展电缆，可与通用背板（如 IC695CHS007/012）连接，实现多个远程站点与中控室的高速通信，适合大规模分布式自动化系统。
安装与维护要点
- 安装前准备
- 确认机架空闲槽位，左端必须安装 IC694PWR321/330/331 串行扩展电源，禁止空接。
- 安装前设置好机架号 DIP 开关，避免总线地址冲突。
- 选用双绞屏蔽电缆布线，屏蔽层单端接地，总线两端安装终端电阻，确保通信质量。
- 安装与接线
- 按 RX3i 标准安装规范固定背板，确保接地良好，减少电磁干扰。
- 连接 Genius 总线电缆与远程 I/O 模块，核对极性与接线顺序，避免接错导致通信故障。
- 日常维护
- 保持机柜清洁，定期检查背板与电缆连接是否松动，避免粉尘堆积影响散热与接触。
- 定期通过软件或面板诊断检查总线通信状态，及时排查接线、电源、终端电阻等问题。
- 禁止在背板运行时热插拔模块，如需更换模块需先停机断电，避免损坏设备。

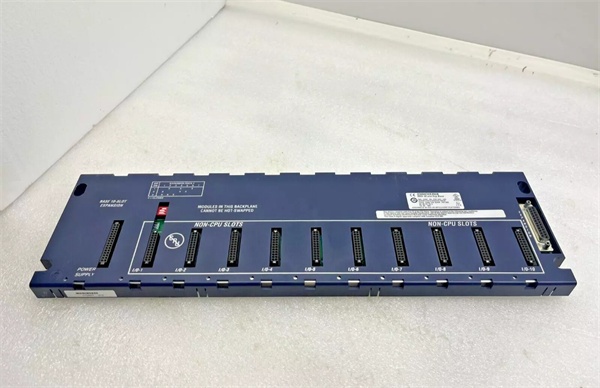

GE IC694CHS392
相关兼容产品
- 扩展电源：IC694PWR321（120/240VAC 输入）、IC694PWR330（高容量）、IC694PWR331（24VDC 输入）。
- 同系列背板：IC694CHS398（5 槽扩展背板，小型远程站专用）。
- 配套模块：IC694BEM331 系列（Genius 总线接口模块）、IC694MDL 系列（数字量 I/O 模块）、IC694ALG 系列（模拟量 I/O 模块）。
产品保障
我们提供的 IC694CHS392 均经过严格的电气性能、总线兼容性与环境适应性测试，符合 Emerson 原厂技术标准，确保在工业现场长期稳定运行。产品提供一年质保服务，质保期内非人为损坏可享受免费维修或更换。我们拥有专业的 RX3i 系统技术团队，提供选型、安装、配置、调试及故障诊断一站式技术支持，充足现货与高效物流为客户的分布式控制系统提供持续可靠保障。标价非实价，根据市场行情可适当议价出售
